K系列锥齿轮减速机从K37到K187之间的尺寸相差1121mm!

发布日期:2019-01-02 作者: 点击:

    K系列减速机是四大系列减速机中唯一一款伞齿轮系列的减速机。它与其他减速机的本质区别就是它内部的齿轮结构。里面的齿轮结构是伞齿轮,而这种伞齿轮构造也只能用于垂直输出的方式。所以它的输出方式是直角输出的,即减速机的输出轴与输入轴形成的夹角是90°的。而K系列减速机与S.系列减速机的长相非常的相似,从外观上是比较像的,但是内部的结构是不一样的,S.系列减速机的里面的结构是斜齿-涡轮减速机的。要拆开里面的结构相比较才能更好的区分他们的本质。


    K系列伞齿轮减速机配普通电机饿实物图

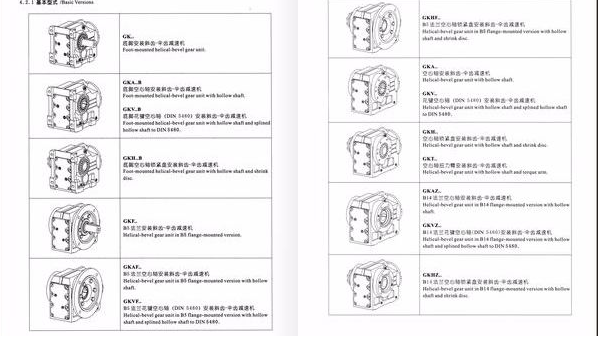

    K系列减速机的基本有10种之多,这个系列的减速机都是底脚安装的。他们分别是GK...底脚安装斜齿轮伞齿轮减速机,GKA...B底脚空心轴安装斜齿轮减速机,GKV..B底脚花键空心轴,GKH..B底脚空心轴锁紧盘安装,GKF是B5法兰安装,GKAF是B5法兰空心轴安装,GKVF是B5法兰花键空心轴,GKHF是B5法兰空心轴锁紧盘,GKA空心轴,GKV花键空心轴,GKH空心轴锁紧盘,GKT空心轴扭力臂安装,GKAZ是装B14法兰空心轴安装,GKVZ是B14法兰花键空心轴安装,GKHZ是B14法兰空心轴锁紧盘。这基本型式有点多,而且空心轴的占据大部分。这种减速机可以与其他的减速机联合在一起,形成双极减速机。双极减速机的减速比可以很大,在一些工作强度大的地方使用。可以根据自己的使用需求来确定使用暗中减速机的型式。


    K系列减速机的安装方位也向其他的减速机一样有6种既是从M1-M6,它也像之前介绍的两款减速机一样并不是所有的锥齿轮减速电机都可以满足这6种安装方位。所有的K系列减速机都可以满足M1安装,一般就默认是M1安装的。但是如果需要采用M2-M6的安装方式就需要满足两个并列条件分别是:型号为K77、K87、K97、K107且相连接的齿轮减速电机的输入转速大于2500转每分钟;或者是型号大于K107减速机输入转速度大于1500转每分装的。这两种情况就可以采用非M1安装。在采购之前需要向相关人员明确表示您需要的安装方位,否则会按默认的M1安装方位给您发货。


    关于减速机的尺寸问题,在您的印象中可能K系列减速机都是比较大的,但是也有小的,现在常用的最小型号是K37它的长宽高分别是210mm、220mm、100mm。而常用的最大型号是K187减速机的长宽高分别是946mm、1341mm、942mm。


    上面是K37减速机的尺寸图纸,下面是K187减速机的尺寸图纸。同系列不同尺寸的减速机之间的尺寸差异还是挺大的,尺寸的数据单位是MM(毫米),如果您需要这种尺寸图纸,不妨收藏起来。


    而它所有的型号都可以配0.12LW的齿轮减速电机,也就是它能配的最小的电机功率是012KW的。而能配的电机功率最大是200KW的,能配200KW电机的型号只有K187、K167以及K157这三个型号的。不过使用这种200KW电机的人还是比较少的,一般用在一些重工业的设备上。所以这种匹配方式是比较少用的。这就是K系列伞齿轮减速机的相关介绍!
